《LINUX實戰：VMware NAT模式原理及實現虛擬機跨網段管理》要點：
本文介紹了LINUX實戰：VMware NAT模式原理及實現虛擬機跨網段管理，希望對您有用。如果有疑問，可以聯系我們。

VMware NAT模式原理探討：

懂得NAT模式,我們能更加了解主機與虛擬機之間如何通信,以及虛擬機如何實現上網.

以及便于我們闡發虛擬機與主機無法通信和無法上外網的問題.

下面通過實戰：虛擬網絡拓撲,抓包闡發.

為什么要探討NAT模式?

從日常需求動身：

我們電腦上用到的虛擬機越來越多,必要固定IP,方便管理.

網絡環境經常會變,我們可能在家辦公和在公司辦公網段不一樣,每次要改為同一個網段再連接使用,比擬麻煩.

首先懂得VMware的三種模式：

1. bridge模式：相當于一臺hub,真實主機與虛擬機網段需要配置為一樣,才能通信.不適合網絡環境經常變化的地方.
2. host-only模式：真實主機與虛擬機可以是不同網段,并且能上網.但不能分配本身想要的IP,發現修改IP,將無法上網.
3. NAT模式：由vnet8網卡分配IP,網關,dns,虛擬機可以設置本身想要的IP,指定的網段.

虛擬機不需要與真實主機在同一網段,也能通信,上網,更加靈活方便.

結論：上面的需求只有NAT模式滿意.

實戰練習訓練：

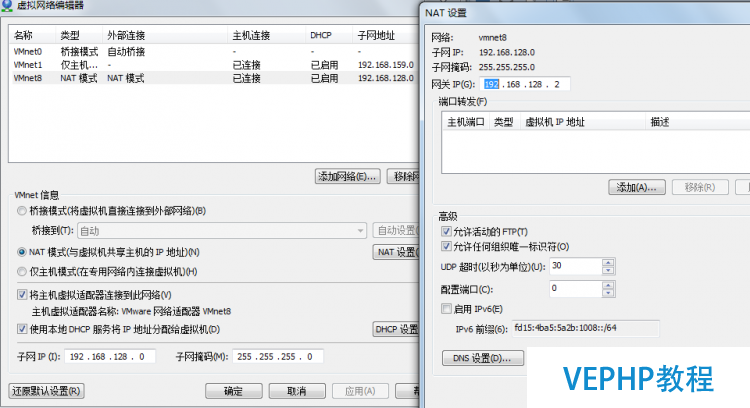

1.先配置VMware,打開編纂-->虛擬機網絡編纂器--->Vmnet8---->dhcp,分配網段：192.168.128.0/24.

點開NAT設置,默認網關是192.168.128.2(建議不必要修改),虛擬機的網關需設為這個才能上網.

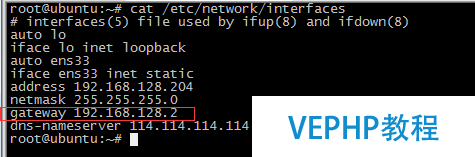

2.虛擬機的網卡設置裝備擺設：

手動設置裝備擺設固定IP：192.168.128.204/24

網關：192.168.128.2

3.真機物理網卡IP：192.168.31.22/24

網關：192.168.31.1

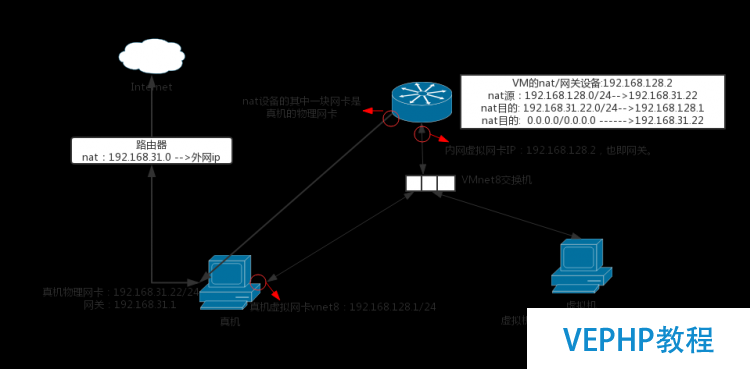

虛擬網絡銜接圖：

原理闡發：

首先明白VMware軟件提供的功效：NAT ,網關,dhcp,dns等功效.

把vmare想象成模擬成了NAT設備,網關設備,交換機,dhcp設備,dns等多臺設備,將真機和虛擬機組網起來,實現相互通信,虛擬機上網的功效.

明確VMware Network Adapter VMnet8的作用

我們在真機中發現有塊VMware Network Adapter VMnet8的網卡,在NAT網絡中,會使用到VMnet8交換機,真實主機上的VMware Network Adapter VMnet8連接到VMnet8交換機,來與虛擬機通信.所以VMware Network Adapter VMnet8僅僅是和Vmnet8虛擬機交換機網絡通信的(192.168.128.0/24),并不提供路由功能.禁用掉VMware Network Adapter VMnet8網卡,虛擬機仍然能上網,只是真機與虛擬機之間不克不及通信.

2.明確NAT設備作用

NAT裝備有兩塊網卡,一個是真機的物理網卡192.168.31.22,另一個是虛擬網卡192.168.128.2

NAT會對源ip進行轉換,也為目的ip進行轉換,會創立如圖所示的NAT表.

3.虛擬機上外網：

流量達到網關192.168.128.2,NAT設備將目的IP修改為真機物理網卡IP 192.168.31.22,物理網卡再通過路由器上外網.

4..虛擬機拜訪真機,即192.168.128.204拜訪192.168.31.22：

虛擬機將流量轉發至網關192.168.128.2,檢測NAT表,將目的IP192.168.31.22映射為192.168.128.1,因此真機虛擬網卡192.168.128.1(VMware Network Adapter VMnet8)接管到流量.

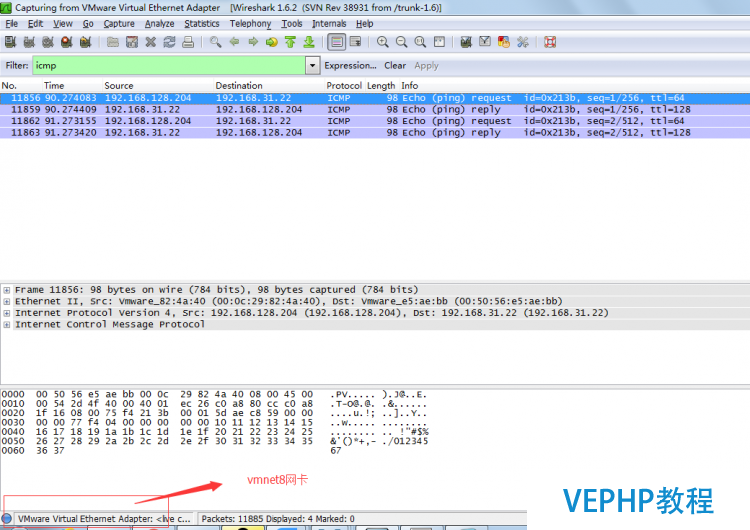

抓包顯示VMware Network Adapter VMnet8收到流量,真機物理網卡并無流量.

結論：真機與虛擬機互訪經由過程VMware提供的VMware Network Adapter VMnet8網卡通信.
